За последние 30 лет отечественные предприятия прошли значительный путь в развитии производственных технологий. Устаревшее оборудование сменилось современными, более производительными и энергоэффективными линиями.

Производство гофрокартона — не исключение. На российском рынке утвердились ведущие европейские производители, предлагающие всё более совершенные решения. Вслед за ними на рынок вышли и азиатские компании, расширив конкуренцию и ассортимент.
Одним из ключевых энергоносителей в производстве гофрокартона является пар. Он используется для прямого и косвенного нагрева различных узлов линии: гофропрессов (с кассетами и гладкими валами), тройных или двойных подогревателей, сушильных столов, клеевых кухонь и систем увлажнения.
При этом, несмотря на постоянное совершенствование механики и автоматизации технологических линий, обвязка паропотребляющего оборудования практически не меняется. Складывается впечатление, что существующие решения уже достигли предела совершенства. Однако это не так. Даже на самых современных линиях остаётся значительный потенциал для повышения эффективности — и он кроется именно в переосмыслении обвязки потребителей пара, как при прямом, так и при косвенном нагреве.
Стереотипы в обвязке паровых систем
Рассмотрим на примере гофропресса — одного из самых критичных узлов линии. Будь то традиционные кассеты или модели с периферийным нагревом, принцип обогрева вращающихся валов остаётся схожим: пар поступает внутрь вала, конденсируется, отдавая скрытую теплоту парообразования, которая передаётся через стенку вала полотну бумаги с клеем.
Ключевое условие эффективного нагрева — немедленный и полный отвод конденсата. Если конденсат задерживается внутри вала, он распределяется по внутренней поверхности, образуя плёнку, которая снижает теплопередачу и приводит к неравномерному распределению температуры. Это напрямую влияет на качество склейки и стабильность процесса.
На выходе из каждого вала традиционно устанавливается конденсатоотводчик. Это решение рекомендовано поставщиками оборудования. Однако, именно этот «стандарт» и является корнем множества проблем.
Проблема «паровой пробки»

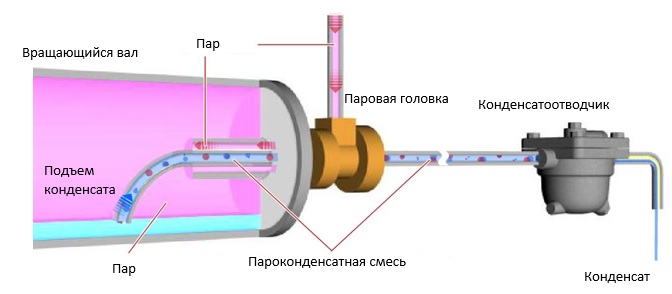

Конденсат выводится из вала через сифонную трубку, поднимаясь вверх к паровой головке (рис. 1-1). Для этого требуется перепад давления: конденсат движется от зоны высокого давления внутри вала к зоне низкого давления на выходе конденсатоотводчика.

Когда конденсатоотводчик открыт, конденсат свободно выходит. Но как только он срабатывает и закрывается, чтобы не выпускать пар, давление перед ним выравнивается. Конденсат больше не может подняться по сифону и остаётся внутри вала.

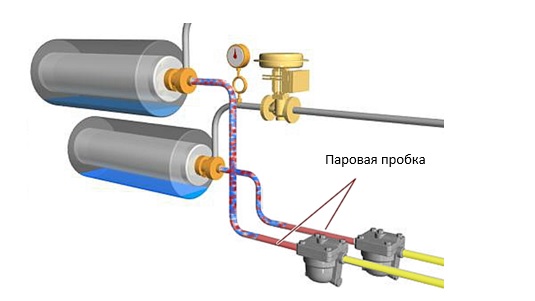

Это явление известно как «паровая пробка» — пар блокирует вход конденсатоотводчика (рис. 1-2). Чтобы клапан снова открылся, необходимо, чтобы пар в зоне перед конденсатоотводчиком сконденсировался, создав достаточный объём жидкости. Только тогда система сработает и выпустит очередную порцию конденсата. .
В результате возникает циклический режим его отвода: вал то нагревается, то охлаждается. Поверхность вала покрыта пленкой конденсата, что снижает эффективность теплообмена. Операторы вынуждены компенсировать это повышением давления пара, что ведёт к увеличению расхода и дополнительной нагрузке на котельную.

Компромисс, а не решение

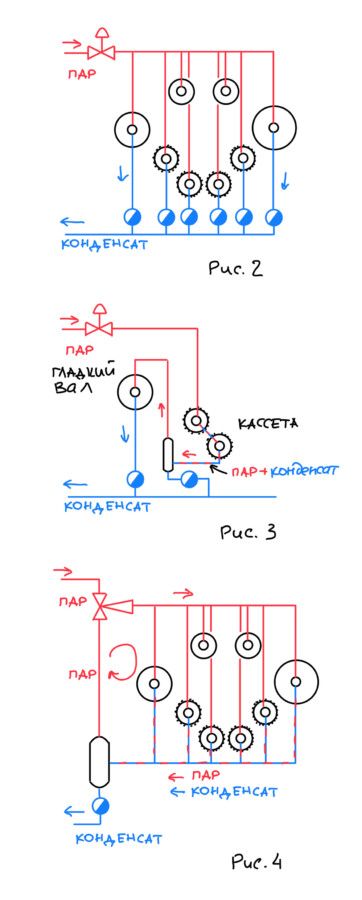

Конденсатоотводчик — это компромисс между необходимостью отводить конденсат и желанием избежать потерь пара (см. рис. 2). Даже самые качественные модели со встроенным байпасом (клапаном защиты от паровой пробки) не устраняют проблему полностью. Скорость движения пароконденсатной смеси остаётся в 2-3 раза ниже, чем при свободном выходе.
Операторы интуитивно понимают это и при возможности осуществляют продувку вала. По существу, они повышают скорость выхода среды без снижения давления. Температура поверхности растёт — пар «сдувает» конденсат, освобождая поверхность теплообмена. Но продувка запрещена из-за потерь пара. Получается замкнутый круг. Хочется нагревать эффективно, но нельзя тратить ресурсы.
Системные риски и скрытые неисправности
Проблема усугубляется тем, что все конденсатоотводчики на одной линии зависят друг от друга Если один из них выходит из строя и начинает пропускать пар, давление в общей конденсатной магистрали растёт. Это снижает перепад давления на остальных конденсатоотводчиках, уменьшая их пропускную способность.
В результате конденсат накапливается в валах, нагрев падает, а линия вынуждена работать на пониженных скоростях или останавливается вовсе.
Чаще всего отказ происходит постепенно и диагностировать его сложно. Тепловизионный контроль зачастую вводит в заблуждение, а акустическая диагностика требует времени и квалификации, которой на производстве зачастую не хватает.
Арматура: избыток, а не эффективность
Типовая обвязка каждого вала включает:
- запорную арматуру до и после конденсатоотводчика;
- обводную линию с запорно-регулирующим вентилем;
- обратный клапан;
- смотровые стёкла, часто без инструкций по использованию и без понимания, что это расходный материал.
Каждый элемент — это дополнительные затраты: на закупку, монтаж, обслуживание и ремонт. Чем больше арматуры — тем выше риск утечек, простоев и простоев на ТО.
Европейские и китайские решения: полумеры
Некоторые современные гофропрессы с периферийным нагревом предлагают улучшенную схему: конденсатоотводчики убраны с валов кассет — они работают на продувке, что повышает скорость отвода конденсата (см. рис. 3). Однако конденсатоотводчик остаётся на гладком валу-подогревателе, перенося проблему с одного узла на другой.
Кроме того:
- пролётный пар с кассет должен полностью конденсироваться в гладком вале, иначе эффект продувки теряется;
- конденсат с первого вала проходит через второй, снижая его теплоотдачу;
- неисправность конденсатоотводчика на гладком валу напрямую влияет на работу всей кассеты.
Китайские производители, как правило, просто копируют эти решения, не внося улучшений.
Решение: система непрерывной рециркуляции пара
Истинно эффективное решение — организация непрерывной и регулируемой рециркуляции пара (см. рис. 4).
В такой системе:
- все валы в составе гофропресса работают на продувке с высокой и стабильной скоростью выхода пароконденсатной смеси;
- конденсат удаляется мгновенно, плёнка на поверхности вала сведена к минимуму;
- теплопередача происходит исключительно за счёт скрытой теплоты парообразования — расход пара соответствует потребности, без перерасхода;
- достаточно одного общего конденсатоотводчика на весь гофропресс;
Такой подход исключает:
- влияние конденсатоотводчиков друг на друга;
- паровые пробки;
- цикличность нагрева;
- избыточное количество трубопроводной арматуры.

Результаты внедрения рециркуляции
На практике означают:
- снижение расхода пара — от 8% до 20% при той же производительности, либо повышение производительности пи том же расходе пара;
- возможность работы на более высоких скоростях при том же расходе пара;
- стабильную и равномерную температуру поверхности валов;
- сохранение скорости при сниженном давления пара, что особенно важно при использовании низкотемпературных клеёв.
В ряде случаев единственный конденсатоотводчик можно заменить системой регулирования уровня в сборном сосуде (с уровнемером, регулирующим клапаном и контроллером), полностью исключив механические элементы.
Вывод: типовое решение — не оптимальное. Гофропресс — сердце линии. От его эффективности зависит производительность всей фабрики. И именно здесь нельзя полагаться на «типовые» решения, навязанные поставщиками оборудования.
Типовое удобно поставщику, а не потребителю. Типовое — это унификация арматуры, экономия на комплектации и шаблонные схемы. Но это не значит, что так лучше.
Реальная эффективность достигается, когда проектирование обвязки ведётся под конкретные условия; учитываются физика процесса и динамика теплообмена; принимаются решения, основанные на опыте и данных, а не на шаблонах.
Не ждите, пока закончится гарантия. Оценивайте систему обвязки уже на этапе заказа. Переделки обойдутся дороже — как в деньгах, так и в потерях производительности. Технический прогресс — это не только новые линии, но и смелость пересматривать старые решения.
Автор: Гилепп Павел Александрович, технический директор компании «Паровые системы»
