Конденсатоотводчик — незаметный компонент, который определяет, сколь эффективной будет работа гофроагрегата. На фоне новостей о модернизации ведущих гофропроизводителей страны, например, внедрении систем рециркуляции на гофропрессах и сушильных столах, легко упустить из виду мелочи.
Но именно от них — незаметных, недорогих, казалось бы, второстепенных, часто зависит, будет ли новое оборудование работать на полную мощность или превратится в источник постоянных простоев и брака. Одним из таких компонентов является конденсатоотводчик.
Почему он важнее, чем кажется? В гофропроизводстве всё держится на паре. От равномерного нагрева сушильных валов зависит качество склейки, плоскостность листа, скорость гофролинии. Именно они определяют степень эффективности предприятия, величины себестоимости и прибыли.
Но пар не статичная среда. Он однороден, но только на выходе из котла. Во время движения по паропроводам начинается процесс его конденсации, который завершается во вращающемся гофровалу. И если конденсат не удалять, он скапливается, нарушает теплообмен, что вызывает коробление гофрокартона, снижает производительность.
За удаление конденсата отвечает конденсатоотводчик. На бумаге это простая задача: пропустить конденсат и задержать пар. На практике устройство работает в экстремальных условиях: динамические перепады давления, гидроудары, загрязнения, резкие температурные скачки, риски эрозии корпуса и прочее. И если конденсатоотводчик с этим не справляется, последствия хотя проявляются и не сразу, но становятся необратимыми.
Старое — не значит плохое
Обратимся к урокам «старых» гофролиний: что они делали правильно. Многие из них, установленные 20–30 лет назад, до сих пор работают. Не потому, что оборудование «неубиваемое». А потому, что в них стояли правильные компоненты.

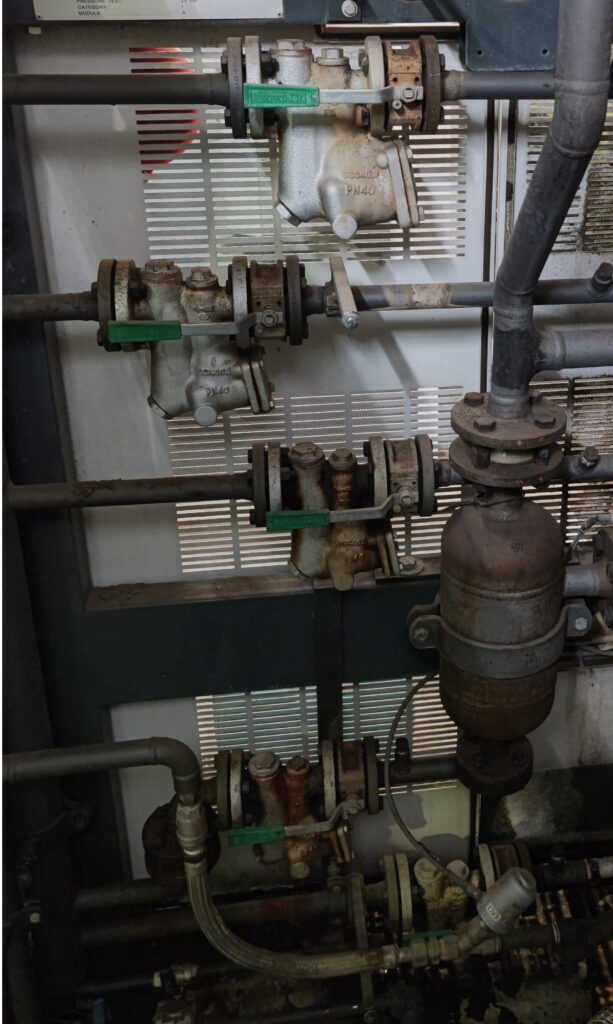

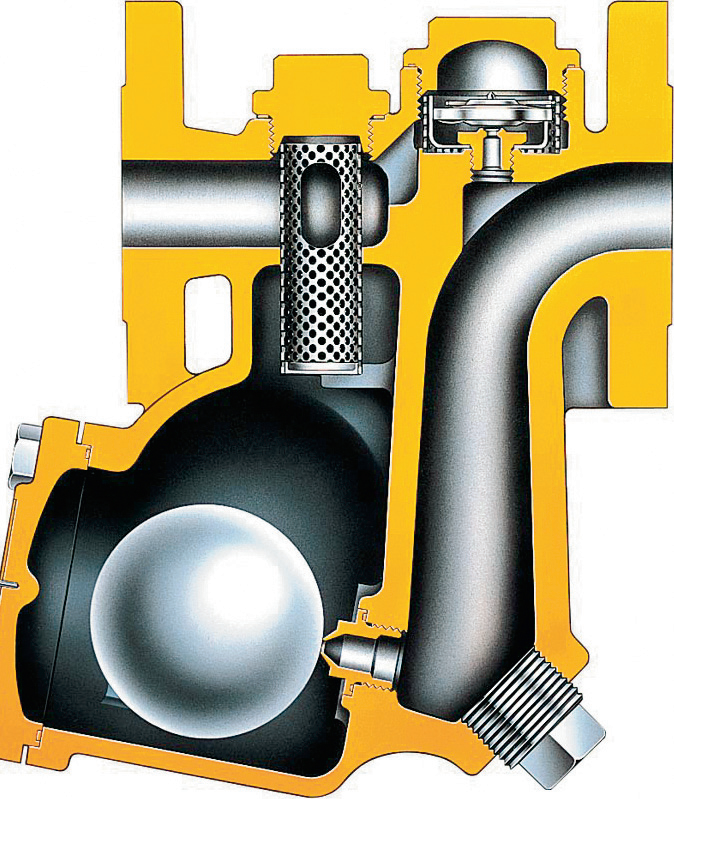

Большинство производителей линий по производству гофрокартона, много лет назад выбрали основным типом конденсатоотводчика конструкцию со свободноплавающим поплавком — схема работы и внешний вид показаны ниже. .
Устройство без рычажных передач, с минимальным количеством подвижных частей оказалось идеальным вариантом в процессе промышленной эксплуатации. Оно не боится грязи, не заклинивает, работает стабильно даже при минимальных перепадах давления. Именно поэтому такие устройства до сих пор считаются эталонными. Именно их можно встретить на гофролиниях, которые пережили уже несколько поколений технологов.
Копии заменили оригиналы
За последние годы ситуация на рынке конденсатоотводчиков изменилась кардинально. На первый план вышли копии знаменитых оригиналов. Крупные западные бренды, такие как Armstrong, Spirax Sarco, Gestra и пр., либо ушли, либо значительно ограничили свое присутствие.
На их место пришли десятки новых поставщиков, преимущественно из Азии, которые до этого не могли конкурировать с известными производителями. Оборудование, ранее находящееся на ценовом дне, всплыло на поверхность. Большинство новых имен — это не разработчики, а лишь производители копий. Внешне их трудно отличить от оригиналов. Казалось бы, всё же самое: тот же корпус, та же резьба, те же размеры. Но внутри — другие материалы, другая точность обработки, другой контроль качества. И другая, в много раз более короткая жизнь.
Серьёзные OEM-производители оборудования по-прежнему не комплектуют линии «ноунеймами». Но для предприятий, которые модернизируют старые линии или ищут замену вышедшим из строя компонентам, выбор часто сводится к дилемме: платить больше за проверенное решение или рискнуть приобрести более доступный аналог.
Диагностировать систему по принципу если «всё горячее» — значит, что «всё сломано», абсолютно неверно. Одна из главных проблем конденсатоотводчика — это пропуск пролётного пара. Такую неисправность трудно выявить сразу. Особенно, если он не вышел из строя полностью и обеспечивает лишь небольшой пропуск. Сначала это даже может улучшать процесс, потому что небольшая продувка помогает снимать конденсатную плёнку с поверхности валов.
Операторы не замечают проблемы и даже наоборот, хвалят стабильную работу технологической установки. Но по мере износа утечка непрерывно растёт. Давление в конденсатной линии повышается. Перепад давления на других клапанах конденсатоотводчиках снижается, и они начинают хуже справляться с отводом конденсата. Когда качество продукции начинает падать, первая реакция — повысить давление пара и/или чаще продувать линии. Связь проблемы с работой конденсатоотводчиков устанавливается далеко не сразу.
Оптимальная диагностика

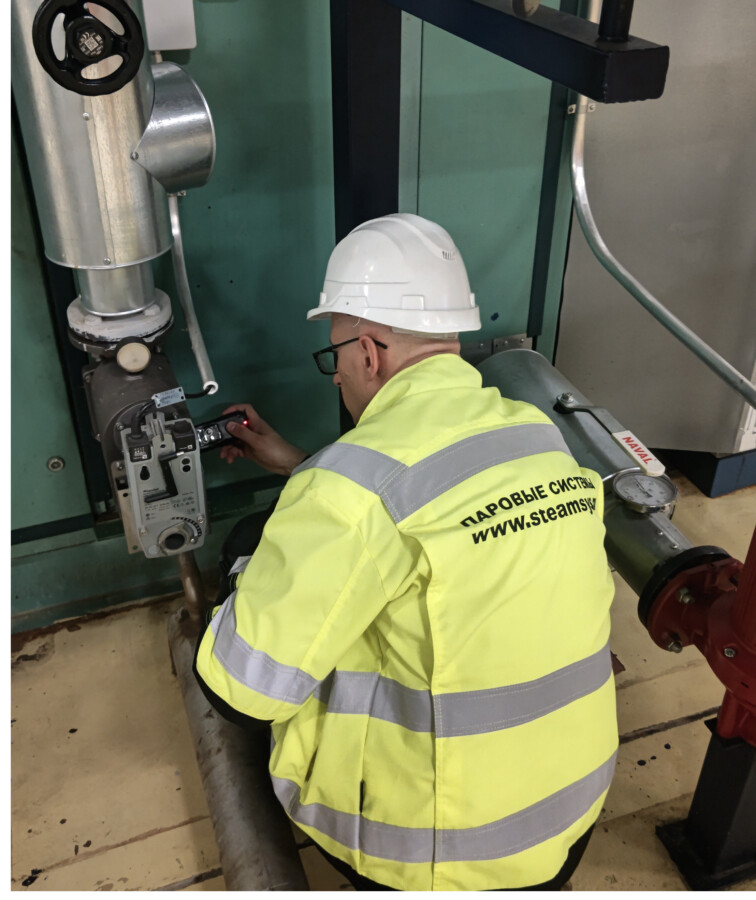

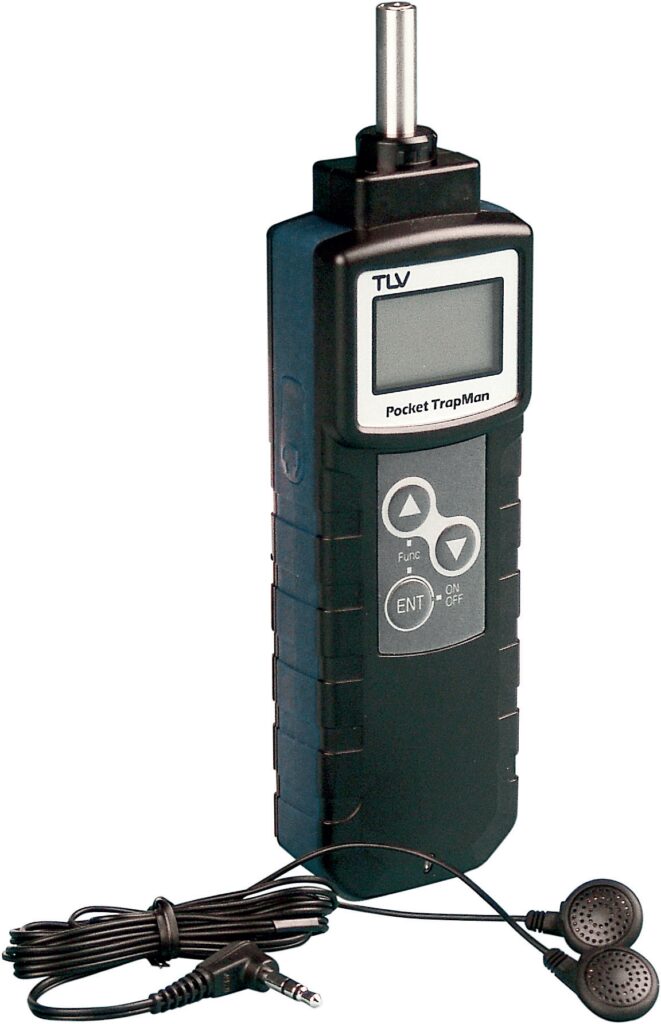

Популярным методом диагностики является тепловизионная съёмка. Однако, в условиях гофропроизводства этот способ практически бесполезен. Конденсатоотводчики работают группами, на общую линию. Если один клапан пропускает пар, все вокруг становятся «горячими». Тепловизор не покажет, кто виноват. Единственный достоверный метод — ультразвуковая диагностика. Она позволяет выявить утечку на самой ранней стадии и точно определить, какой именно клапан требует замены.
Как известно, экономика на производстве определяется не столько ценой покупки, сколько стоимостью владения конкретным агрегатом. Поэтому покупка дешёвого конденсатоотводчика — не экономия. Это инвестиция в будущие потери.
Последствия подобного необдуманного решения:
- рост расхода пара из-за утечек;
- снижение качества продукции: коробление, плохая склейка;
- увеличение простоев, трата времени на диагностику, замену, наладку;
- частая замена самих клапанов, иногда раз в год, иногда чаще;
- повышенный износ оборудования из-за неравномерного нагрева, гидроударов, эрозии и коррозии.
Инвестиции в надёжность
В условиях, когда предприятия инвестируют значительные средства в модернизацию и выход на проектную мощность, потеря эффективности из-за одного «мелкого» компонента выглядит особенно нелепо.
Часто право выбора конденсатоотводчиков передаётся в отделы закупок именно по причине несерьёзного отношения к данному устройству, как к мелкому и простому.
Между тем, повышение уровня надёжности — тоже модернизация. Модернизация производства — это не только новые машины и программное обеспечение. Это и выбор компонентов, от которых зависит стабильность процесса. Конденсатоотводчик один из них. Он не попадает в пресс-релизы. Его не показывают на выставках. Но если он не работает, не работает вся гофролиния.
Выбор в его пользу — не переплата, а инвестиция в бесперебойность, качество и рентабельность. Особенно когда речь идёт о линиях, которые должны работать ещё 10, 15, 20 лет. Потому что в гофропроизводстве, как и в любом другом бизнесе, главный KPI — это не сэкономленные рубли, а выработанные тонны качественного картона.
Автор: Гилепп Павел Александрович, технический директор ООО «Паровые системы»
