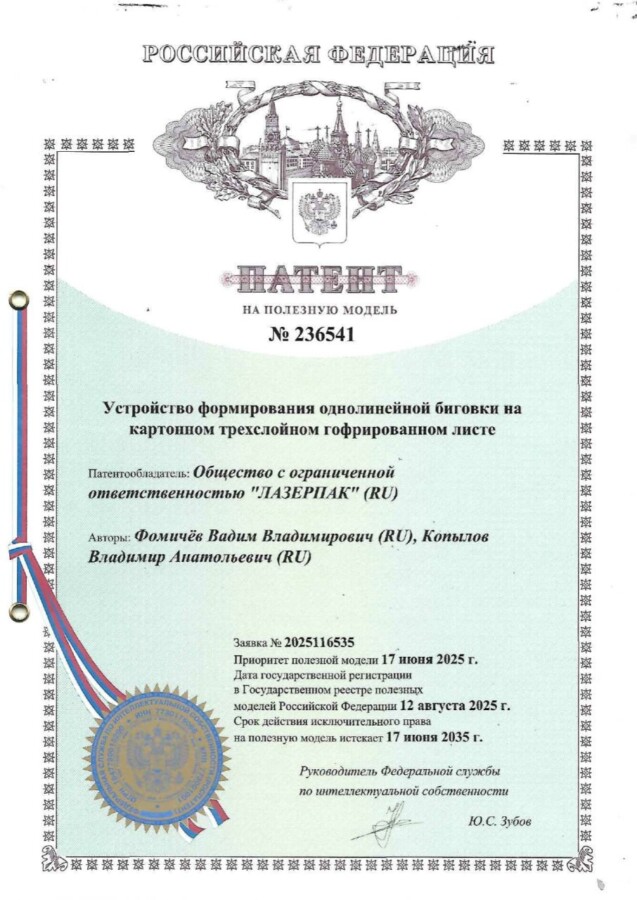

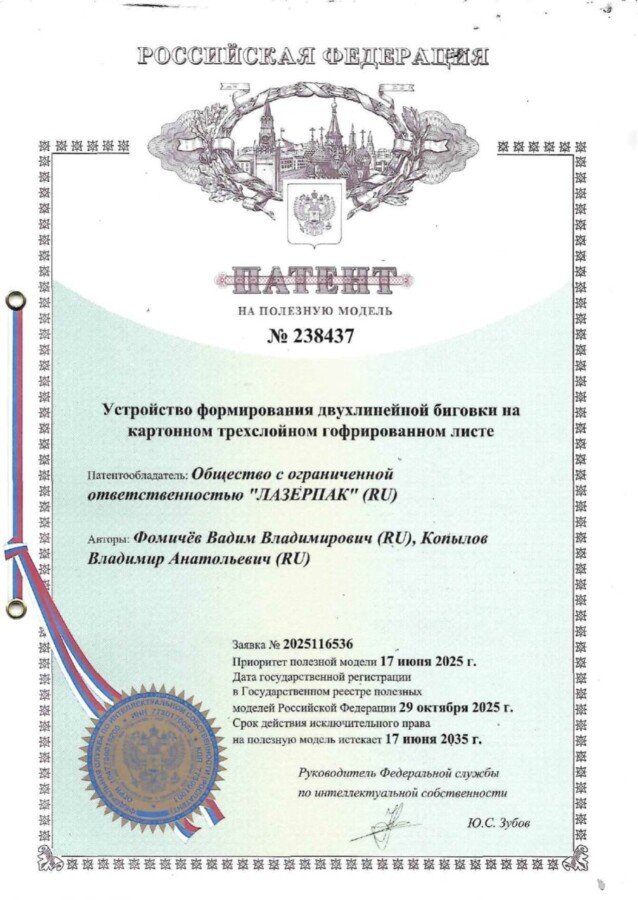

Как сообщается в телеграм-канале компании «ЛАЗЕРПАК», она получила патенты на устройства формирования однолинейной и двухлинейной биговки на гофрокартоне.
Предлагается технология формирования линий сгиба на гофрокартоне при ротационной высечке используя только одну деталь вместо трёх — на ротационную штанцформу устанавливается специальный биговальный профиль из пластика вместо стальной биговальной линейки и двух резиновых биговальных профилей, оклеиваемых вдоль биговки с двух сторон.
Подана заявка на торговую марку GENTLE CREASE.
Область применения — штанцформы для ротационной высечки.
Отмечается, что запатентованная технология позволяет формировать биговальные линии сгиба на гофрокартоне любого типа профиля от D до BC, перпендикулярно и вдоль направления гофры.
Биговальные профили Gentle Crease изготавливаются в трёх исполнениях:
- V образные — для нанесения линии сгиба перпендикулярно гофре;
- V образные — для нанесения линии сгиба вдоль гофры;
- W образные — для нанесения сдвоенных линий сгиба перпендикулярно гофре с заданным шагом.

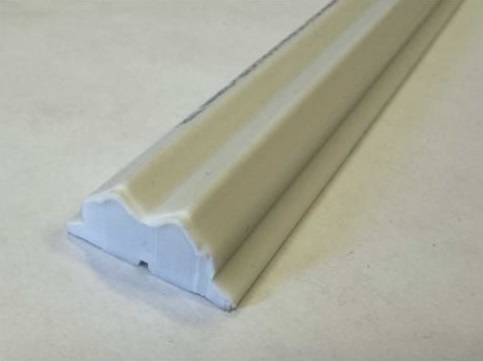

Форма биговального профиля — прямоугольная трапеция.
Рабочая часть профиля — верхний заострённый выступ, обеспечивающий формирование биговальной линии.
Биговки включают в себя:
- Вершину – выделенную биговальную часть для формирования линии сгиба.
- Профильную зону для профилирования/деформации гофрокартона вдоль линии сгиба.
- Углубление/канавку на стороне плоского основания.

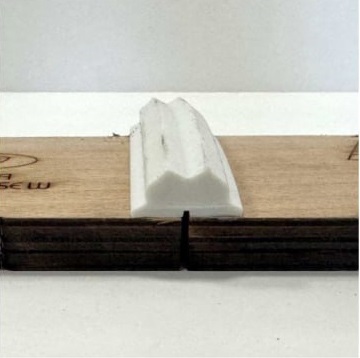

Направляющая канавка используется для позиционирования биговки при монтаже/приклеивании на фанерное основание. При необходимости профиль может быть зафиксирован стальными скобками путём пристрелки.
Материал биговки — пластик/резина. При работе под давлением биговки деформируются (пружинят), тем самым нивелируют:
- погрешности толщины фанерного основания;
- выработки (неровности) на поверхности полиуретанового бандажа контрвала, оставляя след одинаковой глубины по всей линии биговки.
Данные изделия применяются на штанцформах ротационной высечки:
- при изготовлении стандартных (штатных) изделий;
- при изготовлении малотиражных изделий;
- для быстрого ремонта существующих штанцформ или изменения параметров штампа при необходимости перемещения линии сгиба.
Подчёркивается важное преимущество технологии — снижение затрат на ротационную штанцформу благодаря стоимости комплектующих и трудоёмкости подготовки и монтажа, так как используется только одна деталь профиль — Gentle Crease — вместо трёх (стальная биговальная линейка и два биговальных профиля вдоль неё).
