Рассмотренный в первой части статьи порядок проверки работоспособности штанцевальных форм, безусловно, поможет предотвратить случаи возникновения брака на производстве.
В случае же обнаружения на штампах дефектов можно пойти двумя путями: обратиться за помощью в специализированную организацию, либо, при наличии опытных сотрудников и соответствующей оснастки, устранить дефекты самостоятельно.
Помощь в проведении соответствующих операций могут оказать приведённые ниже рекомендации, в основу которых легли любезно предоставленные нашему порталу проиллюстрированные фотографиями технологические карты компании «Илим Гофра».
Рекомендации, существенно дополненные специалистами компаний «Архбум», «ЛЭНСИ», «Донская гофротара» и Набережночелнинского КБК. В конце статьи мы выражаем благодарность всем предоставившим свои комментарии специалистам поимённо.
Порядок ремонта вырубных штампов
Инструменты и расходные материалы
- ручной, либо автоматический, станок для гибки линеек;
- ручной станок для изготовления пазов;
- ручной станок для нарезки линеек;
- пневматическая машинка для засечек (пазов);
- станок для обрезки лезвий;
- экстрактор;
- стамеска;
- канцелярский нож;
- наковальня;
- молоток, выколотка, киянка/молоток с алюминиевой или кожаной головкой.
Замена выталкивающей резины
Технология, описанная в данном пункте, распространяется как на плоские, так и на ротационные штампы.
Осмотр

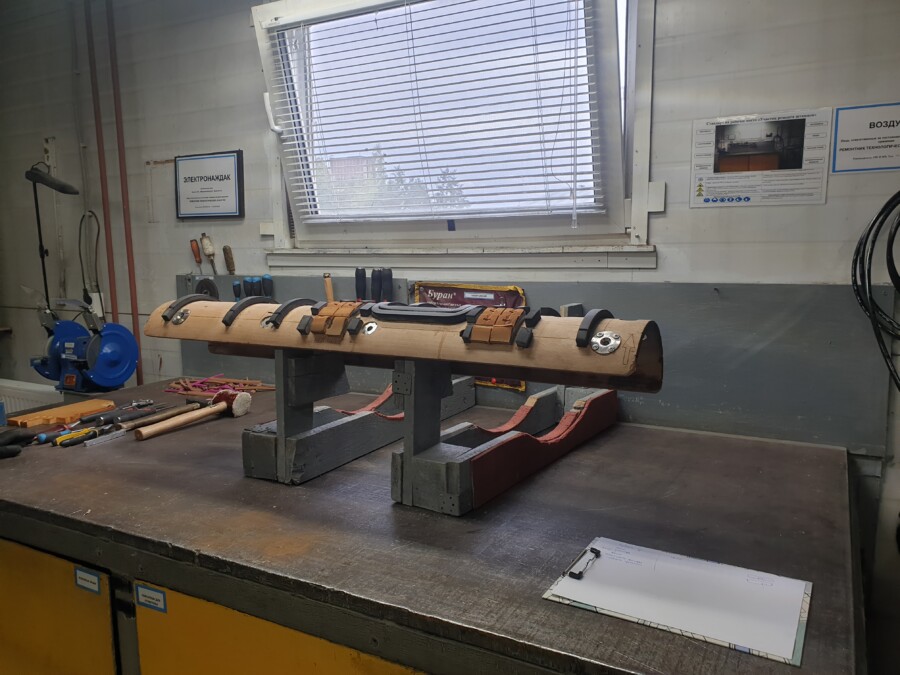

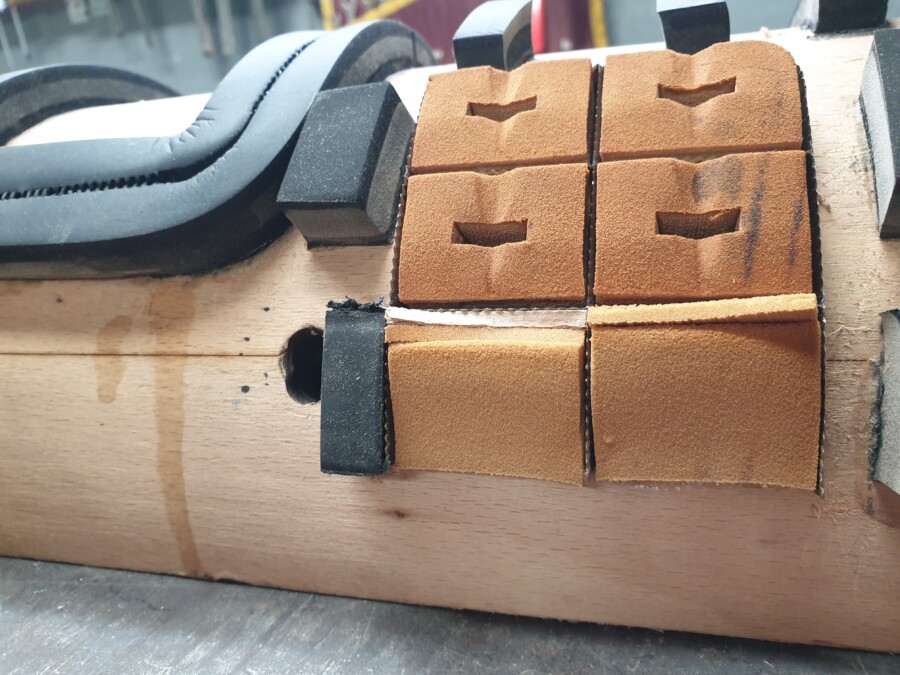

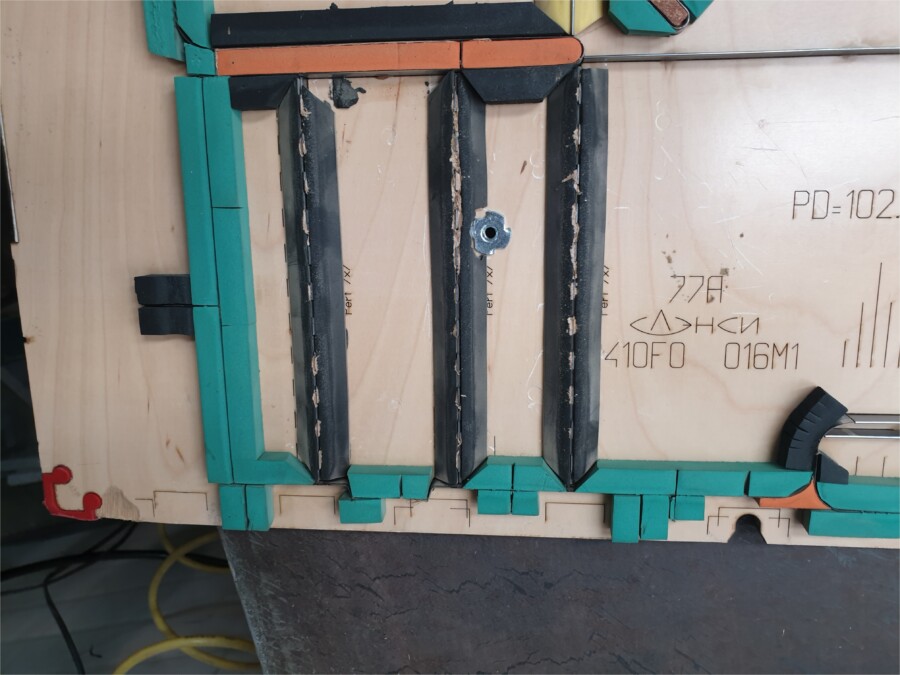

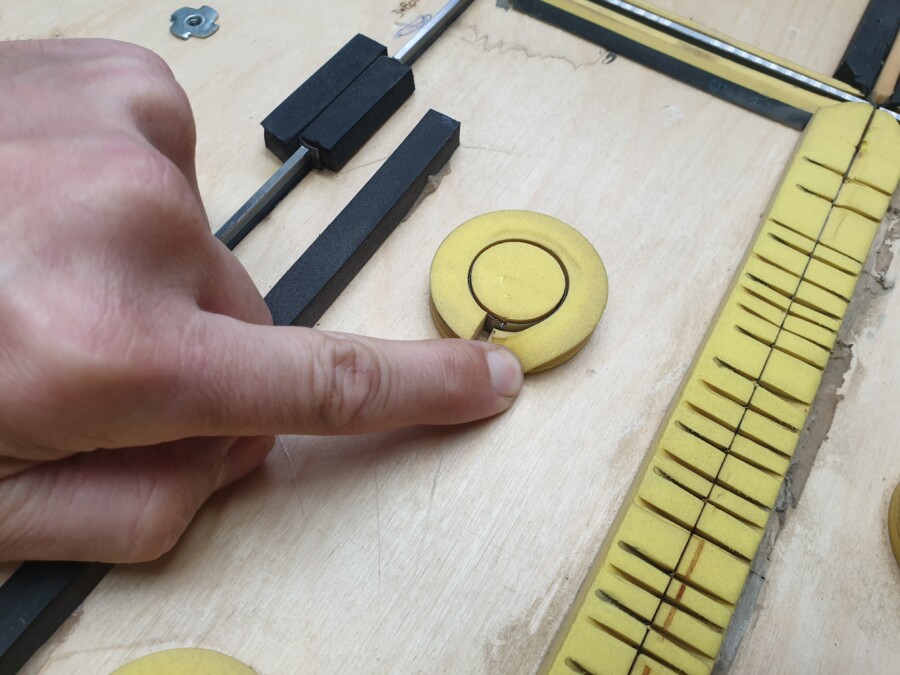

Во время осмотра оснастки определите, какие резиновые элементы подлежат замене. Обратите особое внимание на резину с трещинами, надломами, сильной усадкой, признаками «раскрошивания» и отклейки.
Демонтаж старого элемента
Стамеской или удобными подручными инструментами демонтируйте старую резину. Во время демонтажа соблюдайте предельную осторожность, так как данная операция является крайне травмоопасной.

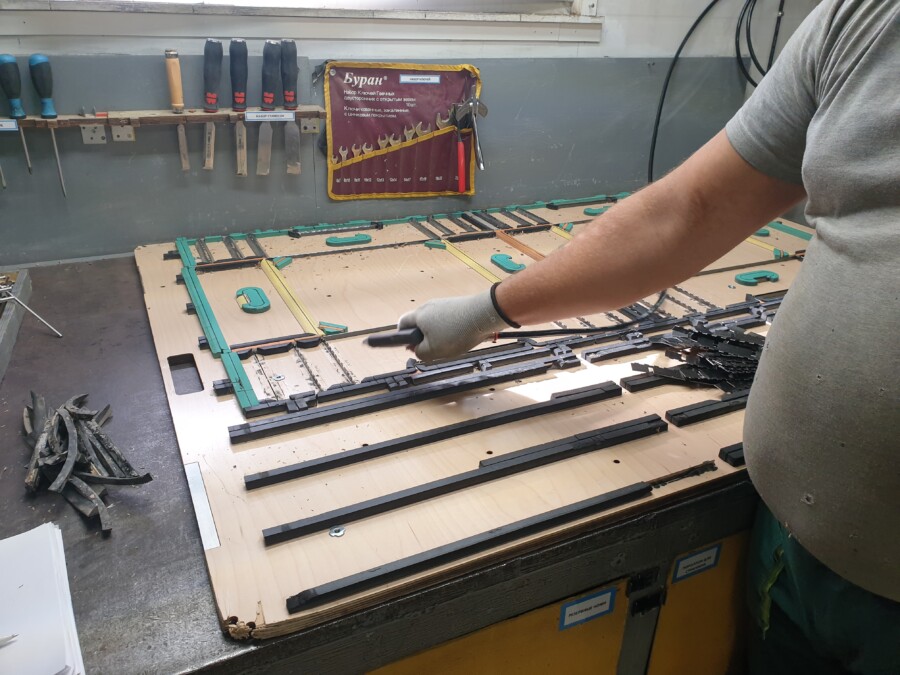

Очистка места монтажа

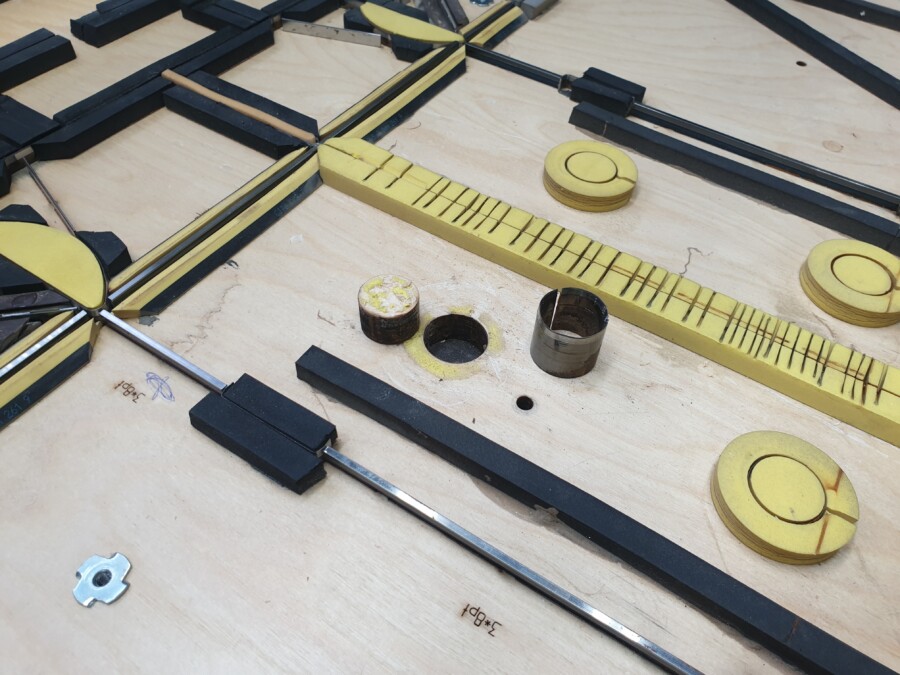

Очистите место, где стоял старый резиновый элемент, от мелкой резиновой крошки, щепок и посторонних элементов.
Подготовка нового элемента
А. Подберите резину, соответствующую по форме, ширине, высоте и твёрдости по Шору старому элементу.
Б. Приложите новую полоску резины на место демонтированного элемента или к самому элементу, обрежьте по размеру.
Монтаж нового элемента

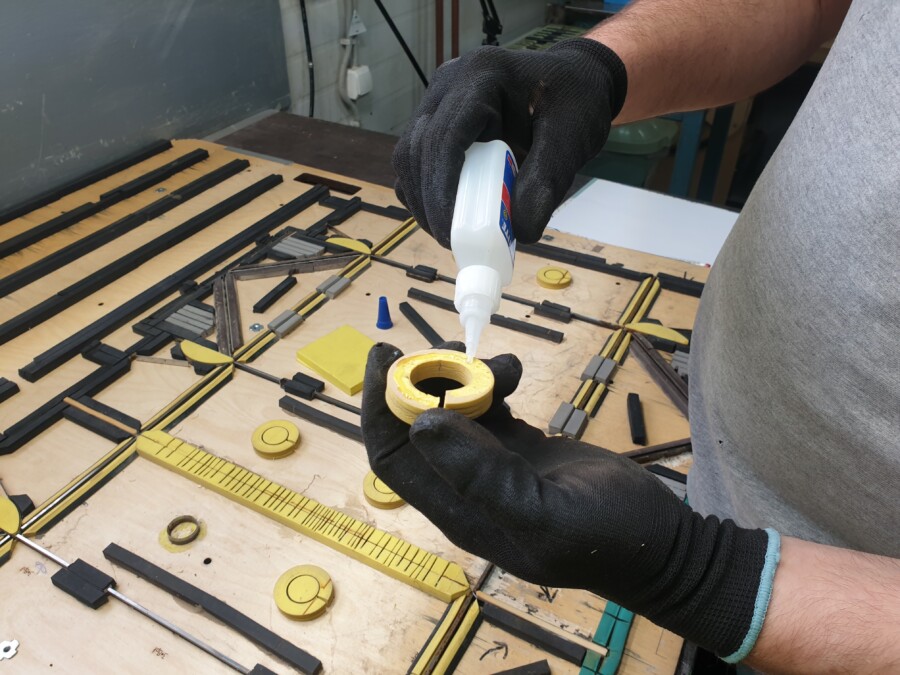

Смажьте новый элемент циан-акрилатным клеем и смонтируйте на подготовленное место. Подождите 10 секунд до полного высыхания. При монтаже новой резины избегайте затекания клея на нож. Если старая резина (эжекторный профиль) на штампе была наклеена с технологическим отступом от ножа, при монтаже нужно выдержать технологический отступ.

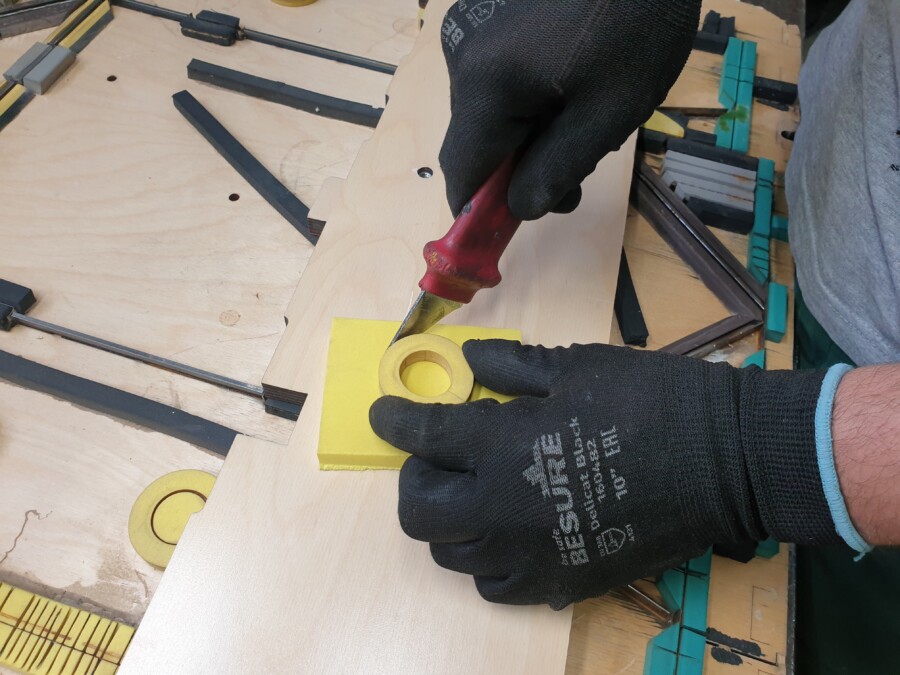

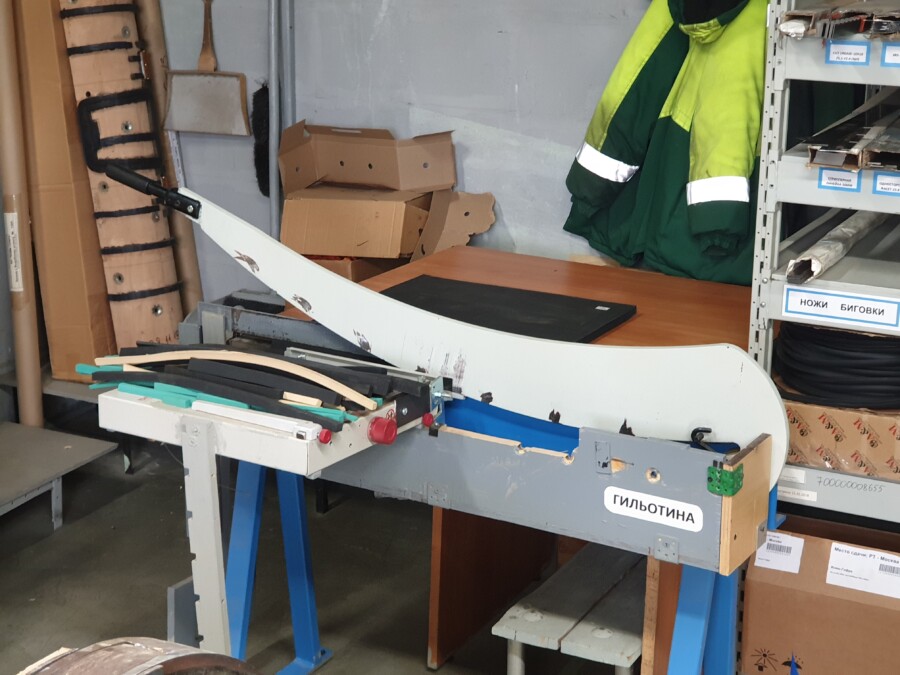

ПРИМЕЧАНИЕ. Резина прямой формы обрезается на гильотине, фигурная – канцелярским ножом. Поскольку канцелярским ножом аккуратно вырезать резину, заполняющую криволинейный слот довольно сложно, можно приложить листовую резину на ножи штампа, после чего мягким молотком (кожаным или полиуретановым) простучать, прорезая ножами штампа эжекторный материал.
Замена прямых линеек
Технология, описанная в данном пункте, распространяется как на прямые ножи плоских штампов, так и на аксиальные ножи ротационных штампов.
Осмотр

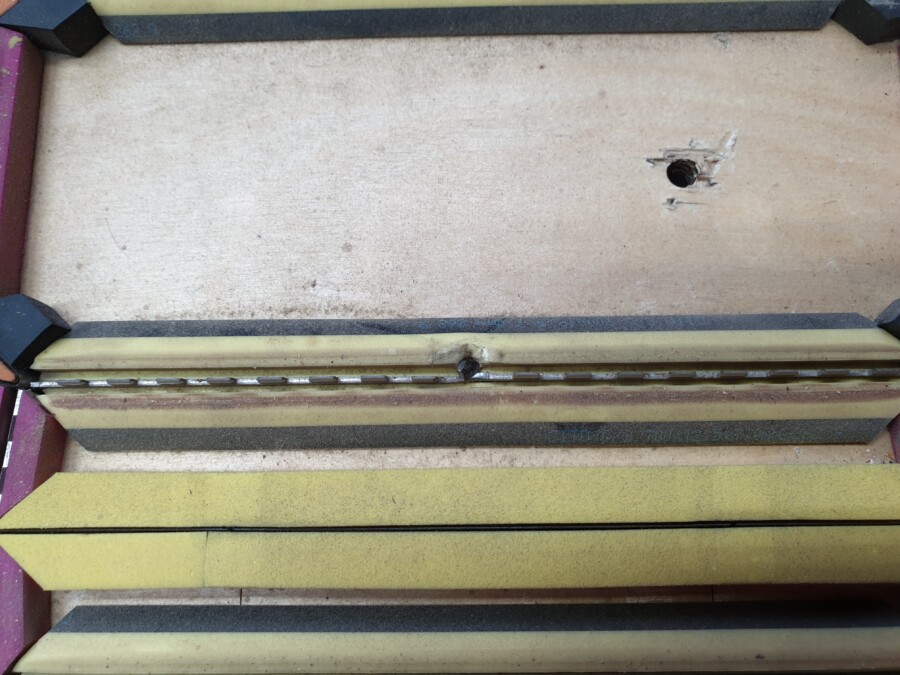

Во время осмотра оснастки определите, какие прямые ножи подлежат замене. Обратите особое внимание на ножи с трещинами, надломами, сильным затуплением, признаками деформации, наличием ржавчины и сколов режущих кромок.
Демонтаж старого элемента

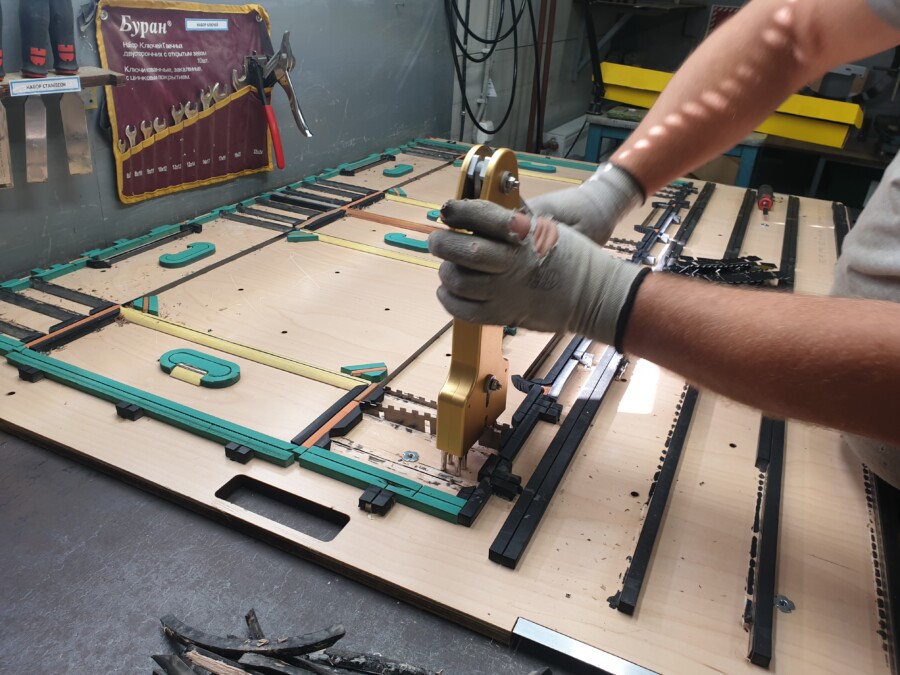

Экстрактором, молотком и выколоткой, щипцами или другим удобным подручным инструментом демонтируйте старый нож.
Очистка места монтажа
Осмотрите место, где стоял старый нож, на предмет наличия трещин фанеры, очистите его от щепок, остатков ножа и посторонних элементов.
Подготовка нового элемента
А. Подберите тип лезвия, соответствующий по форме, ширине, высоте, типу зубьев и заточки старому элементу.

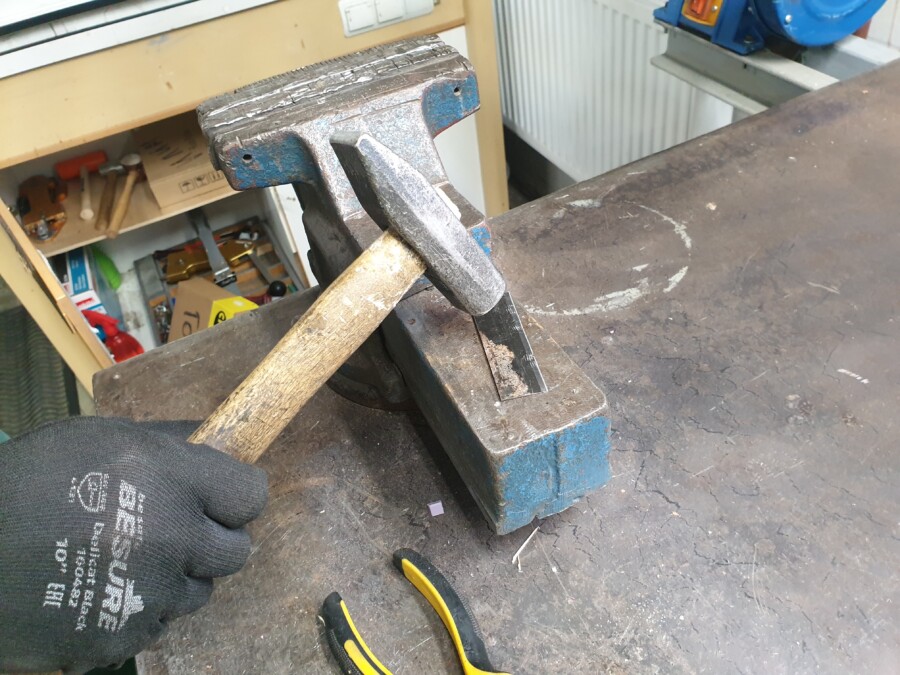

Б. Выпрямите демонтированный нож (наковальней и молотком).

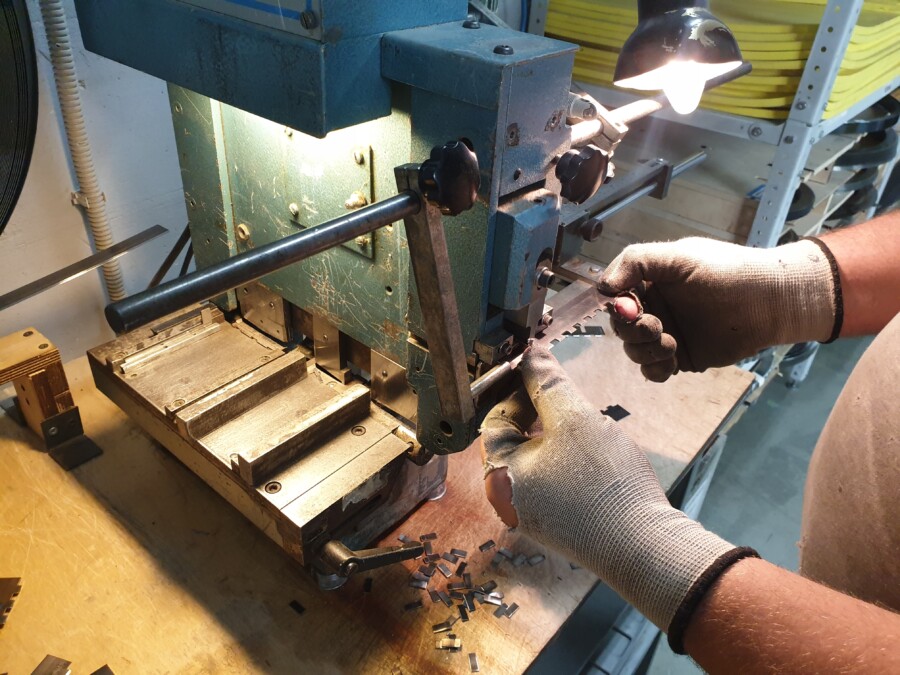

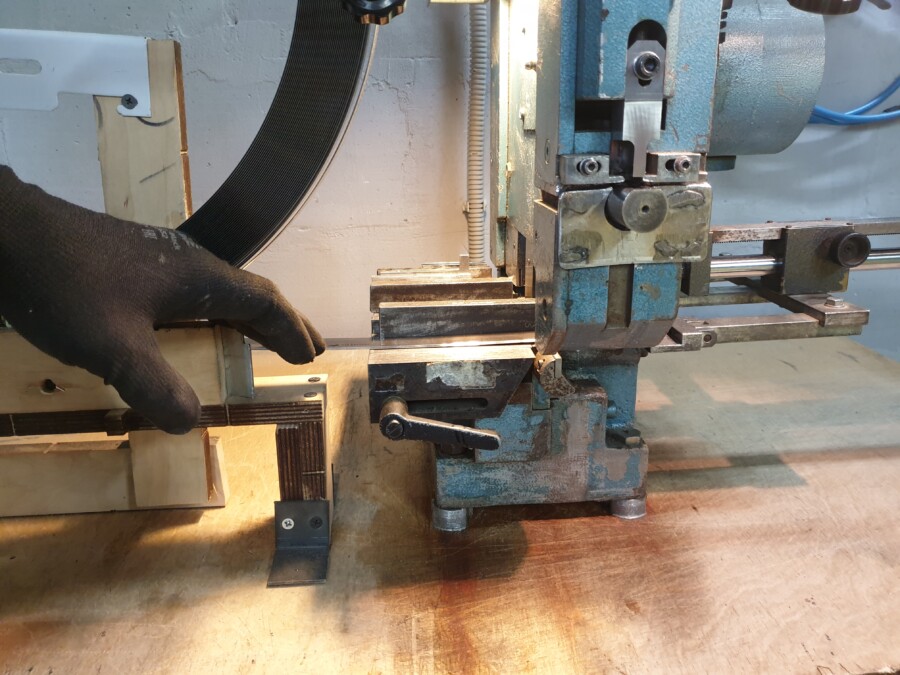

В. Обрежьте новое лезвие по демонтированному ножу с соблюдением его ширины и расположения «мостиков».
Монтаж нового элемента

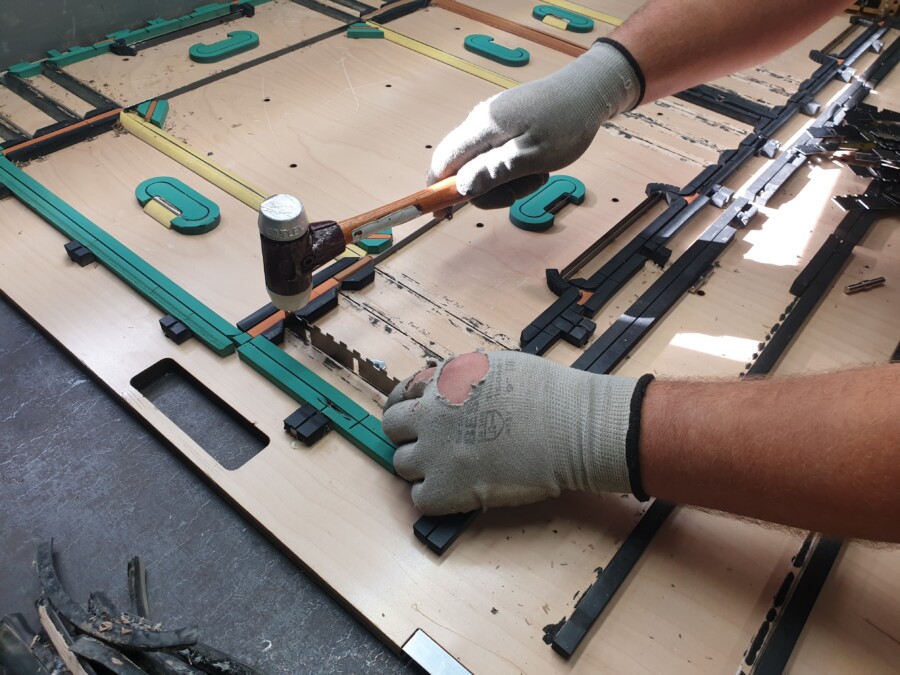

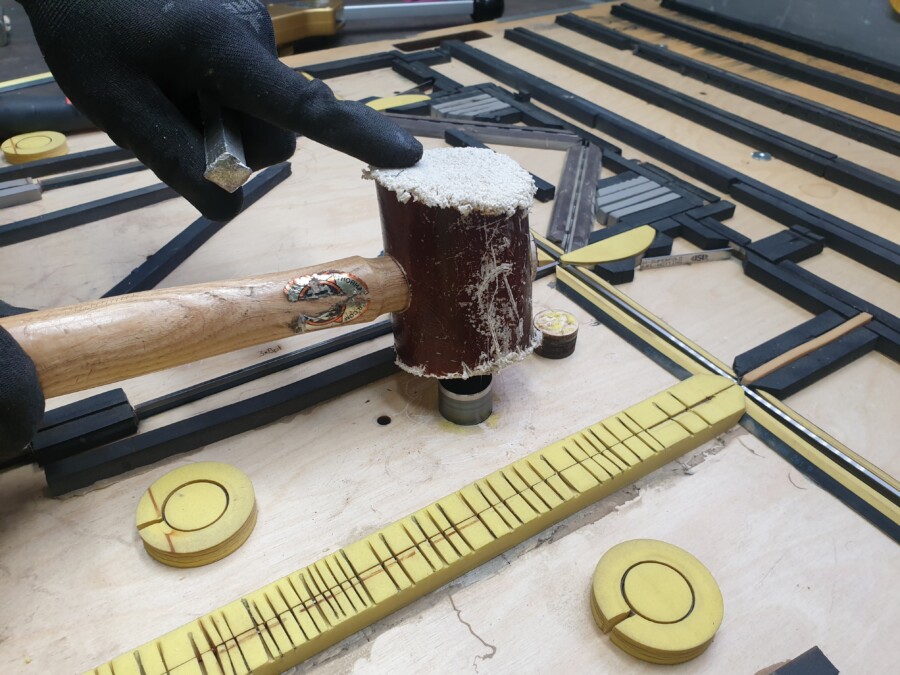

Вставьте новое лезвие в паз от старого ножа, «забейте» его киянкой или молотком с алюминиевой головкой. Нож должен войти в паз достаточно плотно во избежание его «вылетания» в процессе работы.
При необходимости обклейте новое лезвие новой резиной.
Забивать ножи следует, расположив штамп на ровной твёрдой поверхности, чтобы избежать разрушения мостиков, выхода ножа с обратной стороны и одинаковую высоту ножа по всей длине. После замены необходимо перевернуть штамп и ножом (например, канцелярским) зачистить обратную сторону штампа от дефектов фанеры, которые могут возникнуть при забивании ножа.

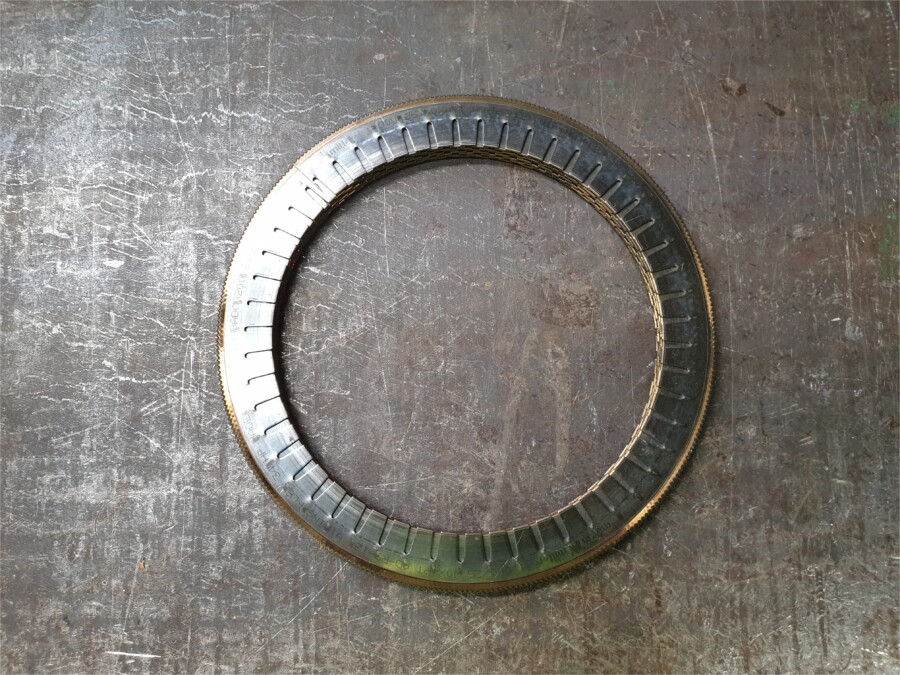

Замена фигурных линеек
Технология, описанная в данном пункте, распространяется только на фигурные ножи плоских штампов, для ротационных штампов рекомендуется заказывать ремкомплект.
Осмотр
Во время осмотра оснастки определите, какие фигурные ножи подлежат замене. Обратите особое внимание на ножи с трещинами, надломами, сильным затуплением, признаками деформации и ржавчины.

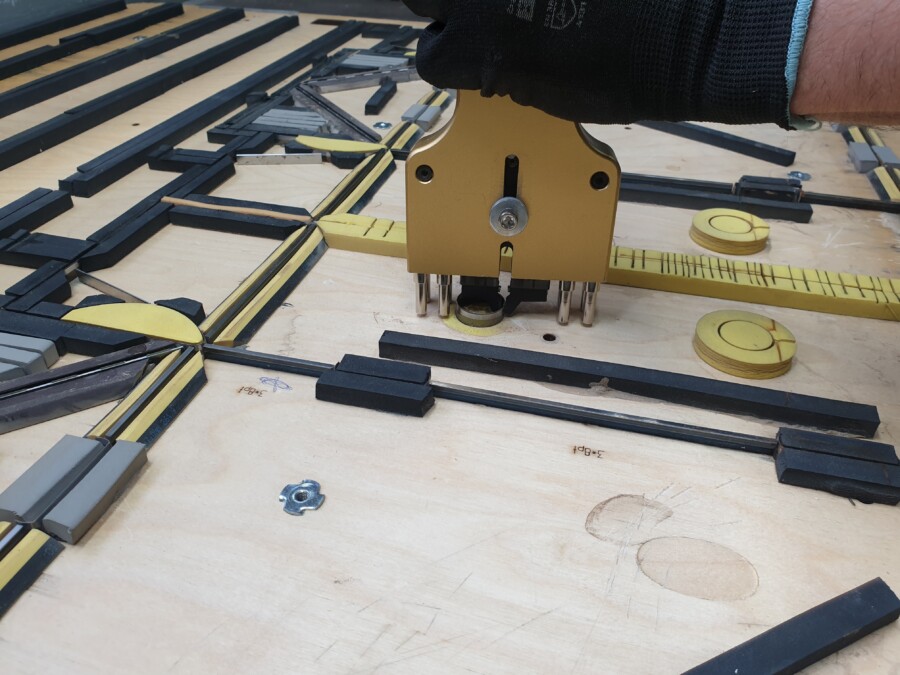

Демонтаж старого элемента
Экстрактором, молотком и выколоткой, щипцами или другим удобным подручным инструментом демонтируйте старый нож.
Очистка места монтажа
Осмотрите место, где стоял старый нож, на предмет трещин фанеры, очистите его от щепок, остатков ножа и посторонних элементов.
Подготовка нового элемента Далее по пунктам А-Д.
А. Подберите тип лезвия, соответствующий по форме, ширине, высоте, типу зубьев и заточки старому элементу.

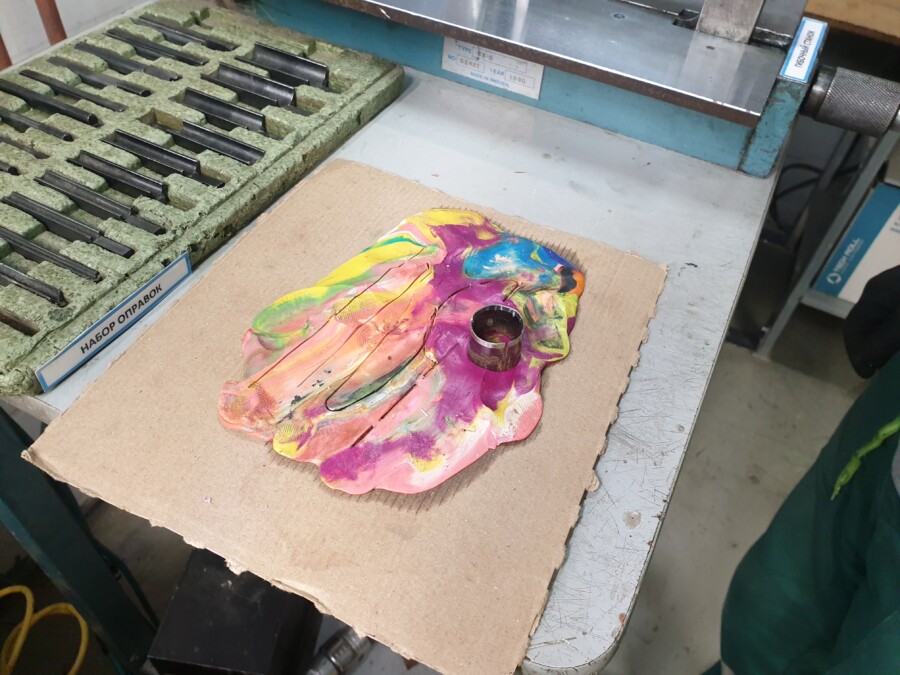

Б. Сделайте слепок изгибов старого ножа.

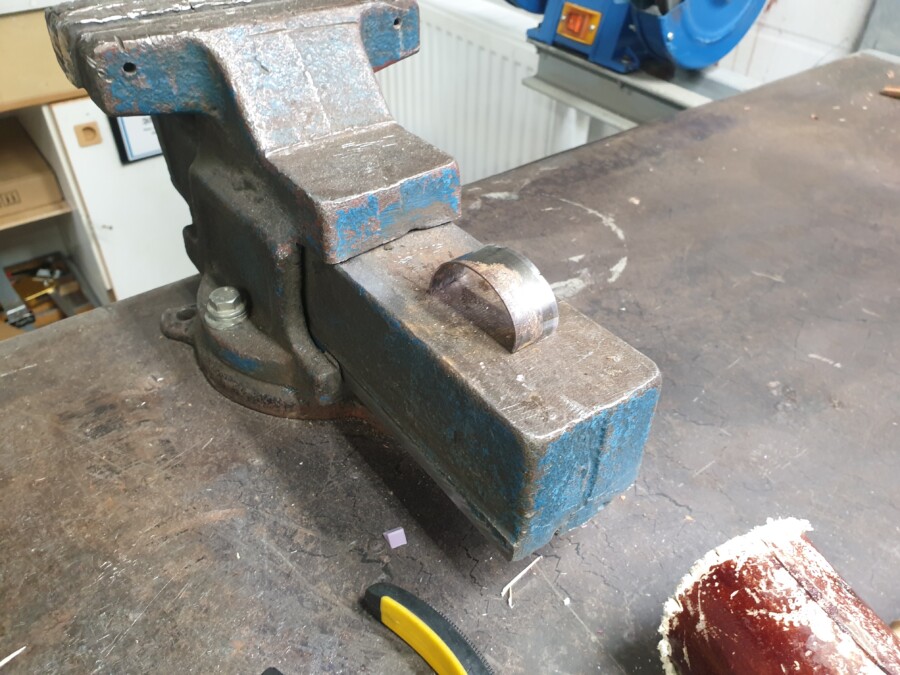

В. Выпрямите демонтированный нож (наковальней и молотком) или с помощью бумажной линейки снимите размер с демонтированного ножа, в зависимости от конфигурации ножа.
Г. Обрежьте новое лезвие по демонтированному ножу или по размерам снятым с помощью бумажной линейки, с соблюдением его ширины и расположения «мостиков».

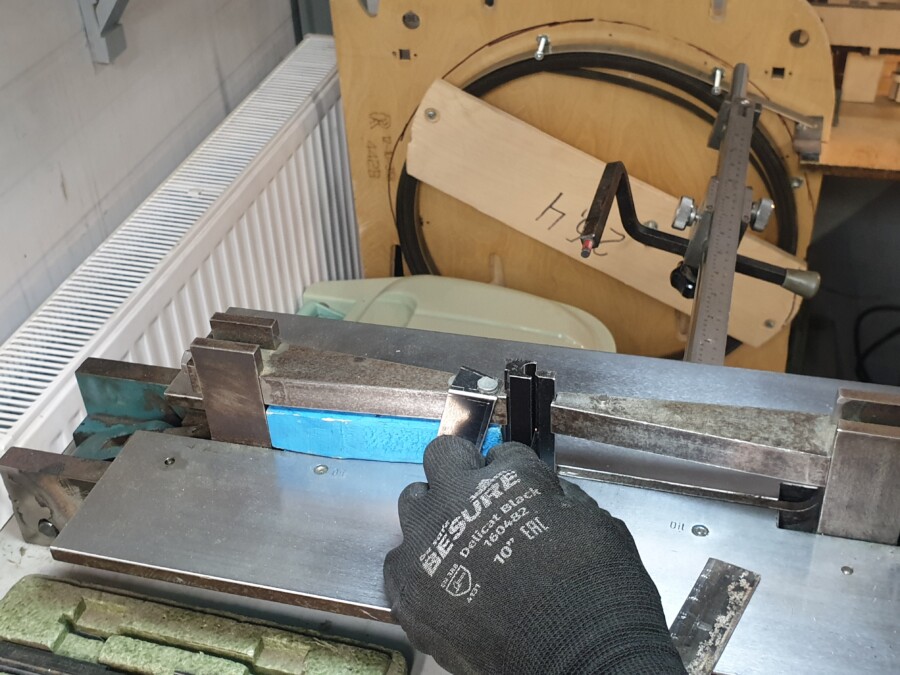

Д. На гибочном станке придайте ножу необходимую форму. Не забывайте сверяться со слепком.
Монтаж нового элемента
Вставьте новое лезвие в паз от старого ножа, «забейте» его киянкой или молотком с алюминиевой или кожаной головкой.
При необходимости обклейте новое лезвие новой резиной.
Забивать ножи следует, расположив штамп на ровной твёрдой поверхности, чтобы избежать разрушения мостиков, выхода ножа с обратной стороны и одинаковую высоту ножа по всей длине. После замены необходимо перевернуть штамп и ножом (например, канцелярским) зачистить обратную сторону штампа от дефектов фанеры, которые могут возникнуть при забивании ножа.
Комментарий специалистов компании «ЛЭНСИ»:
«Изготовление криволинейных ножей требует изрядного опыта работников участка ремонта и наличие специфического оборудования. В их отсутствие задача может быть решена двумя путями:
1) Штамп отвозится изготовителю на ремонт.
2) Заказывается ремкомплект (ножи, подлежащие замене) у изготовителя штампа (если заранее известны места, в которых будут ножи в первую очередь выходить из строя, ремкомплект можно заказать заранее, при заказе штампа).
При наличии оборудования и опытных сотрудников у производителя штампа запрашивается чертёж ножей. Если имеется оборудование для автоматической гибки, то в идеале чертеж должен содержать и расставленные производителем арки».
Замена радиальных линеек
Технология, описанная в данном пункте, распространяется только на радиальные ножи ротационных штампов.
Осмотр
Во время осмотра оснастки определите, какие радиальные ножи подлежат замене. Обратите особое внимание на ножи с трещинами, надломами, сильным затуплением, признаками деформации и ржавчины.
Демонтаж старого элемента

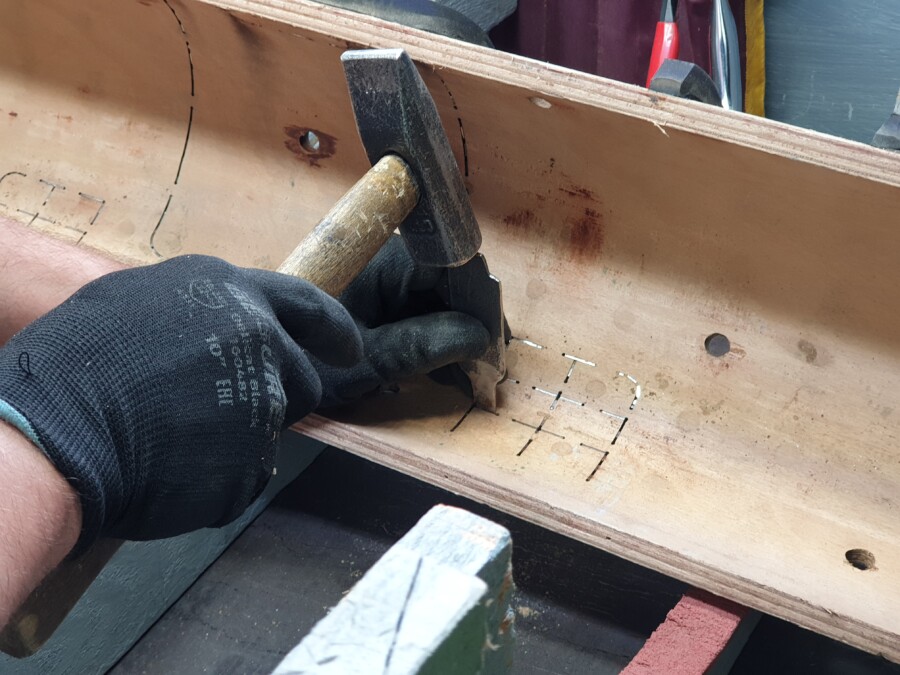

Экстрактором, молотком и выколоткой, щипцами или другим удобным подручным инструментом демонтируйте старый нож.
Очистка места монтажа
Осмотрите место, где стоял старый нож, на предмет трещин фанеры, очистите его от щепок, остатков ножа и посторонних элементов.
Подготовка нового элемента
А. Подберите тип лезвия, соответствующий по форме, ширине, высоте, типу зубьев и заточки старому элементу.
ПРИМЕЧАНИЕ! Для разных линий используются ножи разного диаметра, что надо учитывать при подборе!

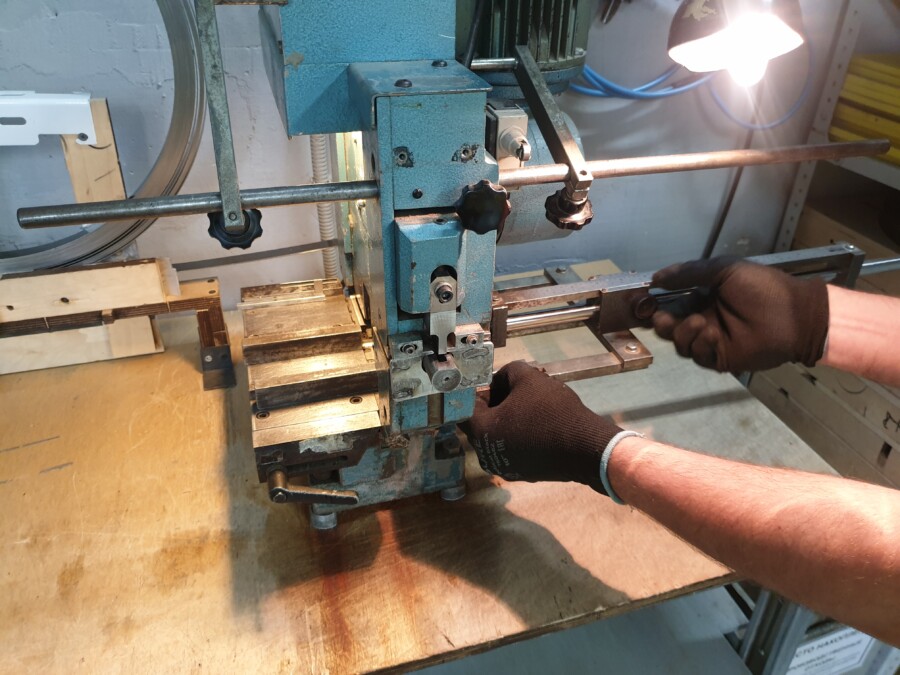

Б. Обрежьте новое лезвие по демонтированному ножу с соблюдением его ширины и расположения «мостиков».
Монтаж нового элемента

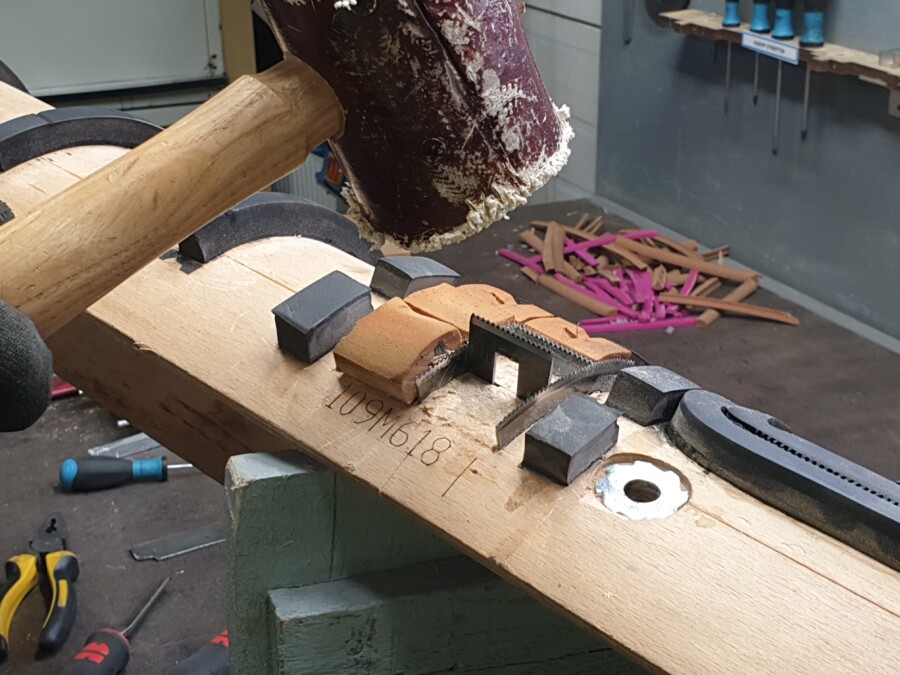

Вставьте новое лезвие в паз от старого ножа, «забейте» его киянкой или молотком с алюминиевой головкой.
При необходимости обклейте новое лезвие новой резиной.
Забивать ножи следует, расположив штамп на ровной твёрдой поверхности, чтобы избежать разрушения мостиков, выхода ножа с обратной стороны и одинаковую высоту ножа по всей длине. После замены необходимо перевернуть штамп и ножом (например, канцелярским) зачистить обратную сторону штампа от дефектов фанеры, которые могут возникнуть при забивании ножа.
Оптимальные решения
Редакция портала ГОФРО.ОРГ уверена, что публикация изложенных в данной статье рекомендаций станет источником полезной технологической информации, помогающей сформировать на гофропроизводствах чёткий системный подход к работе с вырубными штампами.
Ведь именно системность и скрупулёзное следование установленным технологическим требованиям позволяют существенно сократить долю производственного брака и поднять уровень производственной дисциплины, лежащей в основе успешной работы каждого предприятия
Редакция выражает искреннюю признательность за помощь в подготовке данного материала специалистам компании «Илим Гофра», а также лично руководителю отдела технологии и сервиса компании «ВДеталях» Ольге Шаботиной, генеральному директору компании «ЛЭНСИ» Александру Потапову, заместителю коммерческого директора по экспертизе упаковки компании «Архбум» Роману Рыжикову, начальнику производства гофрокартона и гофротары компании «Донская гофротара» Александру Скабицкому, начальнику цеха гофрокартона Компании «ЯРЗУМ» Евгению Конькову, директору по развитию Марьянской фабрики гофротары Александру Матвееву и ведущему инженеру-технологу Набережночелнинского КБК Вадиму Капалыгину.
